中国汽研_座舱增强现实抬头显示AR-HUD综合效用评价方法研究

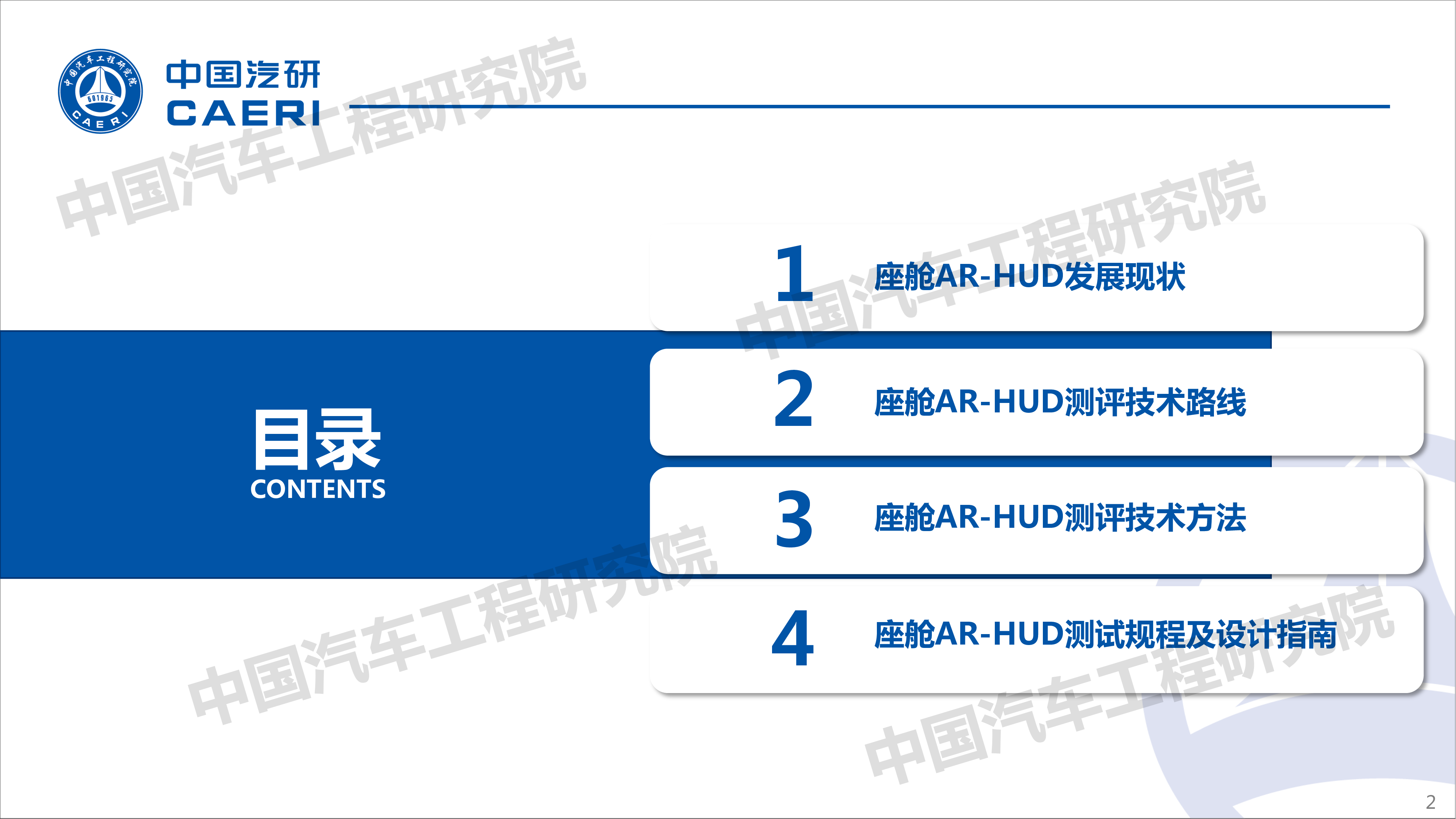

智能座舱能力介绍中国汽车工程研究院股份有限公司座舱增强现实抬头显示（AR-HUD）综合效用评价方法研究中国汽研伴你同行安全·绿色· 体验汇报人：曾梦瑾2座舱AR-HUD发展现状座舱AR-HUD测评技术路线1234目录CONTENTS座舱AR-HUD测评技术方法座舱AR-HUD测试规程及设计指南2座舱AR-HUD发展现状座舱AR-HUD测评技术路线1234目录CONTENTS座舱AR-HUD测评技术方法座舱AR-HUD测试规程及设计指南Ø车路协同技术的广泛应用推动智慧座舱逐步建设，驾驶人信息需求及车内信息交互复杂程度增加。网联信息共享道路交通信息：道路、交通、管控、运行、安全车辆运营信息：公交运营、急救车、智能网联汽车智慧座舱建设信息供给增加：车辆状态、导航、安全辅助…多屏互联模式：HDD/HUD/AR-HUD/智能后镜...1座舱AR-HUD发展现状uHUD将驾驶信息投射到车辆正前方，有效减少视线偏离，降低注意干扰，缩短视觉盲区；u2019-2025年中国前装HUD市场渗透率将从7.5%提升至80%，2024年几乎1/3的车辆将配备HUD系统。数据来源:立木咨询，东吴证券研究所测算uHUD是智慧座舱重要组成部分，为网联与自动驾驶铺路；u经历C-HUD,W-HUD技术迭代，AR-HUD是HUD发展最新形态与必然趋势。1座舱AR-HUD发展现状Ø平视显示(HUD)技术发展成为智慧座舱的重要组成，AR-HUD是发展最新形态与必然趋势。《Optical System HUD for Automotive》SAE,美国汽车工程师学会国外标准AR-HUD国内标准《车用平视显示器光学性能测试方法》中国电子行业标准HUD光学性能参数光学性能系统效用难以支撑投影距离视场角…1座舱AR-HUD发展现状ØAR-HUD设计应用缺乏标准，系统效用测评标准化是保障AR-HUD系统高效集成的关键前提。测试方法测试内容测试内容静态方法p桌面实验……动态方法p驾驶模拟p实车测试……+AR基础性能测试p灯光p颜色p深度感知p焦点深度AR功能测试p导航p预警……p车路协同p自动驾驶……+测试内容pAR图形可用性p视觉灵敏度p图形感知……测试内容+p图形样式p导航有效性p预警时机p高效性p准确率……1座舱AR-HUD发展现状ØAR-HUD测评场景多样性不足，评价定量性不足，缺乏系统性测试体系。2座舱A
