储能电站系统全面解析

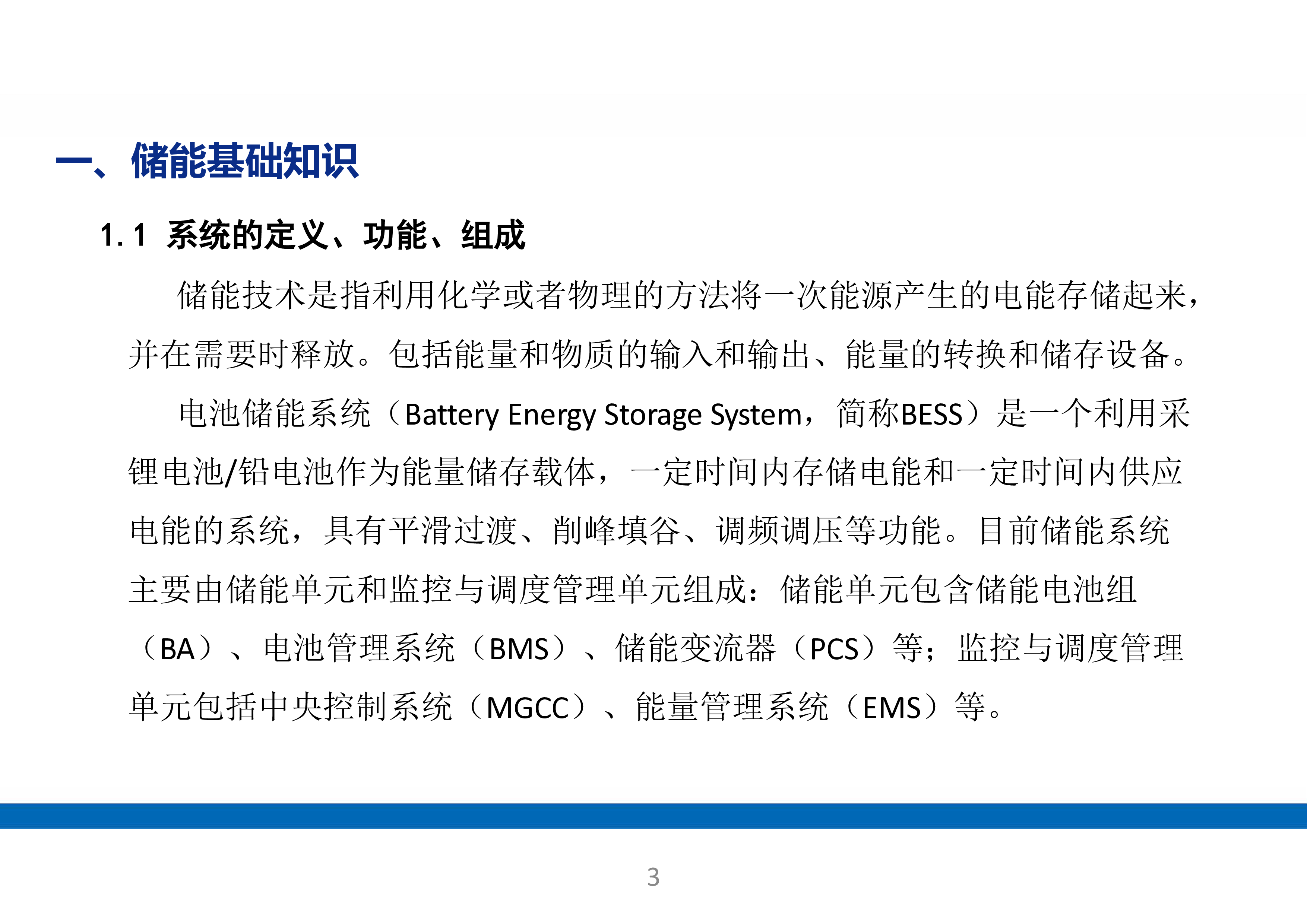

储能电站系统全面解析目录储能基础知识储能应用场景储能成本分析2一、储能基础知识1.1系统的定义、功能、组成储能技术是指利用化学或者物理的方法将一次能源产生的电能存储起来，并在需要时释放。包括能量和物质的输入和输出、能量的转换和储存设备。电池储能系统（BatteryEnergy StorageSystem，简称BESS）是一个利用采锂电池/铅电池作为能量储存载体，一定时间内存储电能和一定时间内供应电能的系统，具有平滑过渡、削峰填谷、调频调压等功能。目前储能系统主要由储能单元和监控与调度管理单元组成：储能单元包含储能电池组（BA）、电池管理系统（BMS）、储能变流器（PCS）等；监控与调度管理单元包括中央控制系统（MGCC）、能量管理系统（EMS）等。3一、储能基础知识1.2主要技术路线类型4一、储能基础知识1.2主要技术路线类型各种技术路线的主要特点5一、储能基础知识1.2主要技术路线类型钴酸锂磷酸铁锂三元（镍钴锰）三元（镍钴铝）锰酸锂钛酸锂6项目三元NCM磷酸铁锂LFP材料结构特性层状结构（111）正交橄榄石型结构理论容量＞250mAh·g-1170mAh·g-1实际克容量160-170mAh·g-1110-165mAh·g-1标称电压3.6V3.2V电压范围3.0-4.3V2.8-3.65V质量能量密度约249Wh/kg约135Wh/kg循环寿命＞3000次＞5000次安全性1.主要是由钴酸锂、镍酸锂、锰酸锂三种材料组成1，.热稳定性好，其晶体结构中的氧以磷氧四面体热稳定性较差，220℃左右产生氧气；200℃左右结构存在，在1000℃条件下都不会释放氧气；发生分解，反应剧烈；2.800℃左右发生分解；2.在内短、局部高阻抗过热、外短、挤压、穿刺、3.发生意外时，内部只有可燃物（还原性气体和碰撞等条件下内部极芯温度及易达到200℃-液体）和点火源，没有助燃剂（氧气），爆炸300℃，产生大量氧气，易着火。可能性低。成本成本更高成本更低小结1.能量密度：三元锂电池能量密度更高（层状结构利于锂离子嵌入和脱出），约为同质量磷酸铁锂电池的1.8倍左右，项目容量占地面积小；2.循环寿命：磷酸铁锂电池循环寿命长，放电电压平台平稳，充放电过程中无相变；三元电池放电平台不平稳，充放电过程中存在相变造成容量衰减，循环寿命较短；3.安全性能：磷酸铁锂结构稳定，安全性能更好。7一、储能基础
