炼化企业电气设备红外成像监测技术应用及展望

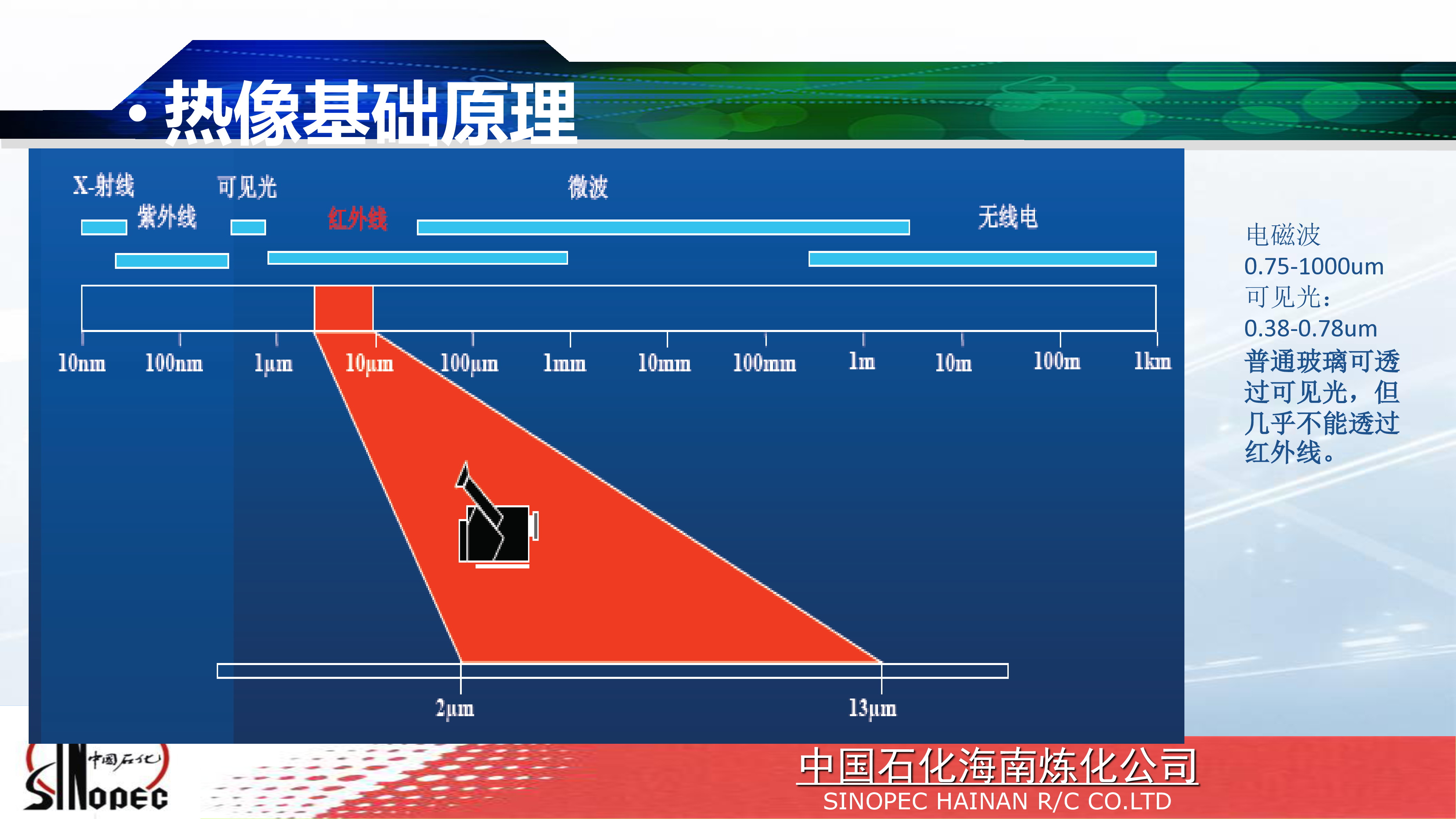

中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD炼化企业电气设备红外成像监测技术应用及展望海南炼化电气高级主管：李维中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD目录/Contents01热像基础原理020304电气设备红外诊断红外诊断应用案例红外成像检测技术展望中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD热像基础原理01中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD电磁波0.75-1000um可见光：0.38-0.78um普通玻璃可透过可见光，但几乎不能透过红外线。•热像基础原理中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD❖红外线是一种能量，是电磁波频谱的一部分。❖红外线的特性跟可见光类似，但肉眼无法看见的。❖所有超过绝对零度(-273.15℃)的物体自身都能发出红外线。❖物体温度越高，红外线热辐射能量越强。•热像基础原理中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD红外热像技术 红外热像技术是研究红外辐射的产生、传输、转换、探测并付诸应用的科学技术。热传输方式传导、对流和辐射，对流通常只发生在流体介质中。红外热像仪 显示目标热像的过程称为红外热成像。而实现这个过程的设备称为红外热成像装置。•热像基础原理中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD•热像基础原理红外成像技术属于被动成像，操作和现场实用非常安全。中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD红外成像的缺点：不能透过普通玻璃拍摄不能透过墙壁拍摄不能透过亚克力板拍摄能看到火焰形态，但是不能准确测温能看到有温差的气体泄漏，但是不能测试气体温度 •热像基础原理中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD电气设备红外诊断02中国石化海南炼化公司SINOPEC HAINAN R/C CO.LTD红外成像对于设备缺陷查找使用：环境温度参照体：用来采集环境温度的物体。它可能不具有当时的真实环境温度，但它具有与被测物体相似的物理性质，并于被测物处在相似的环境中。外部缺陷：致热部位裸露，能用红外检测仪直接检测的缺陷。内部缺陷：致热效应部位被封闭，不能直接检测，只能通过设备表面温
