合成树脂-共聚酰胺6树脂制备及其性能研究-王文志

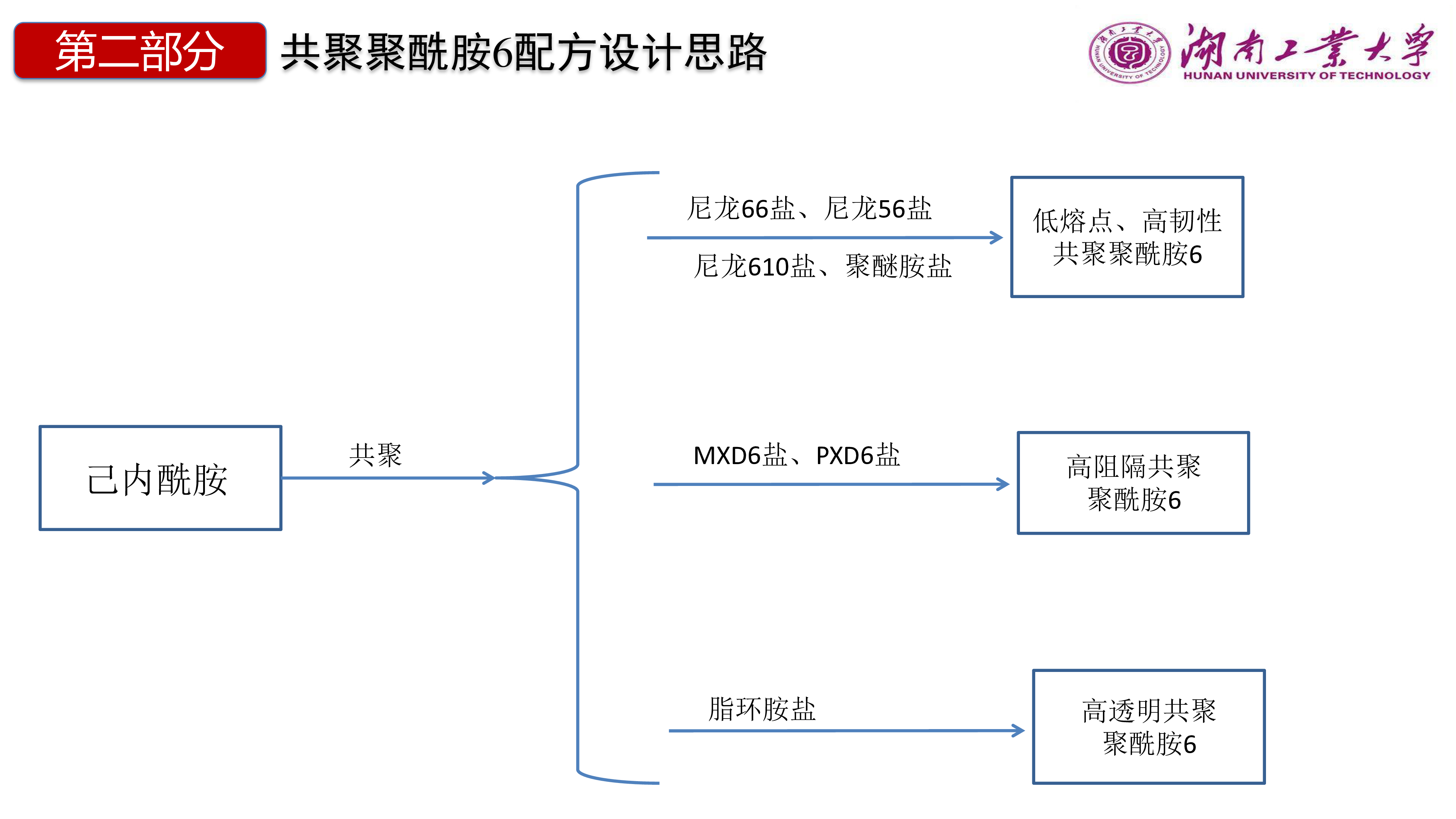

共聚酰胺6树脂制备及其性能研究汇 报 人：王文志2024.07目录第三部分共聚聚酰胺6的系列化产品第二部分共聚聚酰胺6配方设计思路第一部分共聚酰胺6简介第四部分共聚聚酰胺6生产线设计要点第五部分湖南工业大学聚酰胺研发团队介绍共聚聚酰胺6是指将两种或两种以上的聚酰胺单体进行共聚，可制得多种共聚聚酰胺，得到具有特殊性能聚酰胺6新品种，通过改变共聚物组分配比，可得到高熔点、高强度、低熔点、高韧性、高透明等一系列具有特殊性能的共聚聚酰胺6。共聚酰胺可广泛应用包装、轨道交通、汽车、工程机械、电子电器、纤维等领域。我国是聚酰胺6生产和消费大国，但大部分聚酰胺6聚合企业生产品种单一，主打品种2.5粘度高速纺、2.8粘度有光工程塑料，部分2.0粘度低粘工程塑料切片，缺乏高性能的聚酰胺6新品种，如共聚酰胺6/66、高透明聚酰胺6、高韧性聚酰胺6、高阻隔聚酰胺6等。多层共挤复合膜钓鱼线BOPA膜铁路扣件第一部分共聚聚酰胺6简介第二部分共聚聚酰胺6配方设计思路己内酰胺尼龙66盐、尼龙56盐尼龙610盐、聚醚胺盐低熔点、高韧性共聚聚酰胺6MXD6盐、PXD6盐高阻隔共聚聚酰胺6脂环胺盐高透明共聚聚酰胺6共聚*NHONHOONH*nPA6PA66、PA56PA6/66PA6/56第三部分共聚聚酰胺6系列化产品3.1、PA6/66、PA6/56树脂的制备与性能研究PA6/66、PA6/56物理机械性能表测试项目测试方法国外样品PA6/56PA6/66熔融指数/g/minGB/T 3682-20006.26.66.1相对粘度乌氏粘度计3.413.423.38拉伸强度/MPaGB/T1040-200653.953.854.2断裂伸长率/%GB/T1040-2006275321310弯曲强度/MPaGB/T9341-200864.162.664.6弯曲模量/MPaGB/T9341-2008162916231830冲击强度/(KJ/m2)GB/T1043-20085.66.95.9用途钓鱼线、割草绳、多层复合膜、耐寒渔网、牙刷丝、高冲深BOPA、耐寒铁路扣件PA6/56、PA6/66力学性能达到了国外同类产品的技术标准，部分指标甚至优于国外产品，PA6/56与PA6/66相比饱和吸水率更高，制备纤维沸水收缩率高达40%。第二部分共聚聚酰胺6系列化产品3.1、PA6/66、PA6/56树脂的制备与性能
