11-凤凰光学光学薄膜在车载行业的应用和CMS镜头主动加热技术

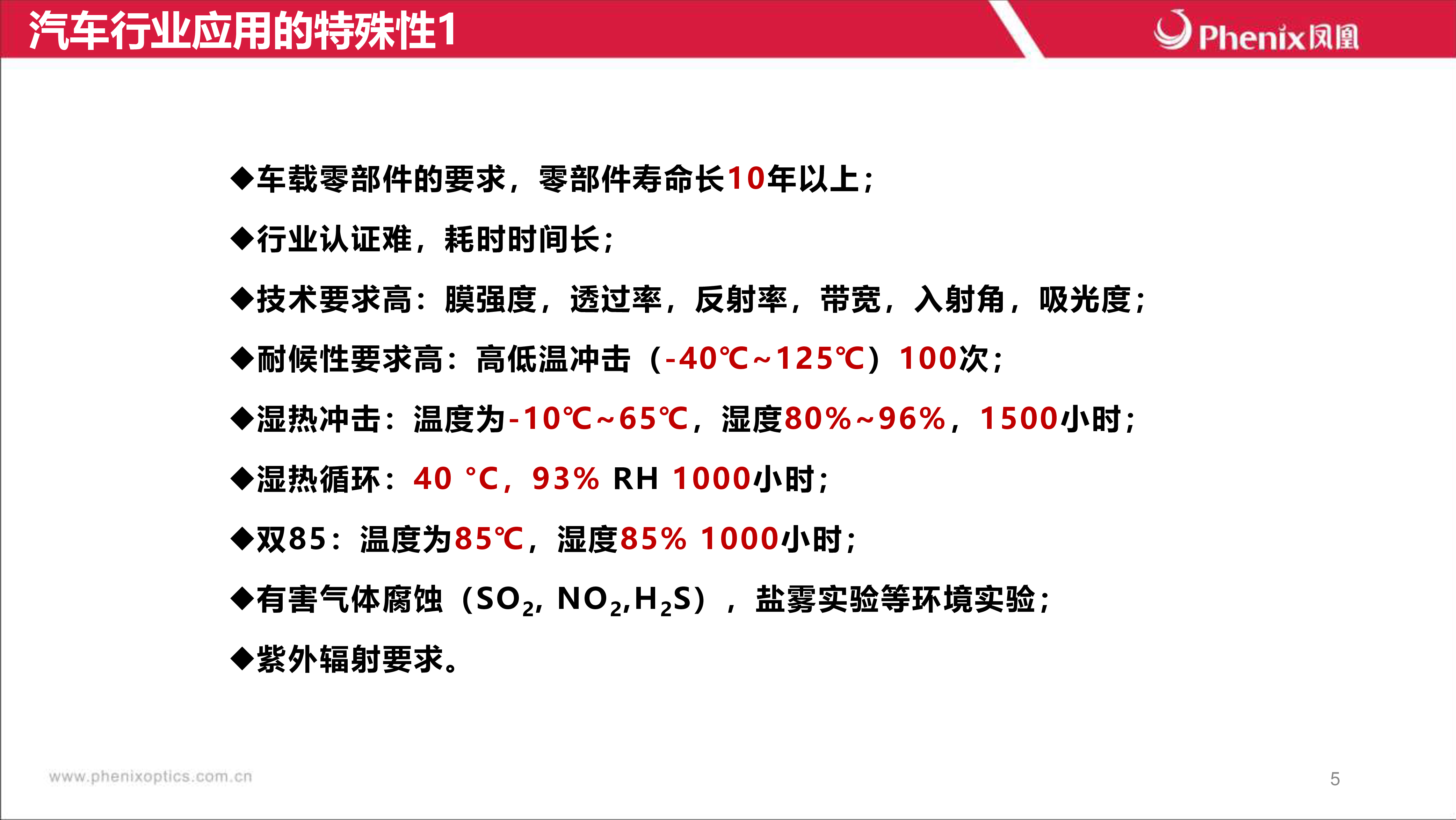

光学薄膜在汽车行业的应用和挑战凤凰光学首席镀膜专家钱锋博士Dr.-ingF. QIAN1目录2一．光学薄膜在汽车行业的应用和挑战二．汽车行业的光学薄膜三．CMS镜头主动加热技术四．加热镜头的数值仿真分析五．凤凰光学介绍V: PH-2202C-3-www.phenixoptics.com.cn光学薄膜在汽车行业的应用和挑战1DMS Driver monitoring system•HD设计, FNO 2.0•G+P设计，性价比高•品质稳定，市场7年出货0客诉•可适配2M&3M HD芯片•1G/2G方案，性价比高•品质稳定，7年量产实绩•杂光鬼影表现好•耐光1000H可靠性实验稳定•全玻全金属设计，125℃性能良好•Full-HD 2M设计•操作温度可达105℃•杂光表现好•G+P方案性价比高CMS camera monitor systemFront viewAVM Around view monitor 360 环视Rear viewDigital video recorder DVRLiDAR一. 光学薄膜在汽车行业的主要应用和挑战•940nm，HD设计，短TTL•操作温度可达105℃•杂光表现好，性价比高•探测距离远•厘米级别误差•水平视场角宽，可对应可旋转探测器传统的光学膜：车灯反光罩（镀铝+氧化硅）后视镜，内后视镜（防眩光），倒车后视镜头，红外贴膜HUD Head up display抬头显示AR Augmented reality增强现实NVD Night vision device 车载零部件的要求，零部件寿命长10年以上；行业认证难，耗时时间长；技术要求高：膜强度，透过率，反射率，带宽，入射角，吸光度；耐候性要求高：高低温冲击（-40℃~125℃）100次；湿热冲击：温度为-10℃~65℃，湿度80%~96%，1500小时；湿热循环：40 °C，93% RH1000小时；双85：温度为85℃，湿度85%1000小时；有害气体腐蚀（SO2, NO2,H2S），盐雾实验等环境实验；紫外辐射要求。5汽车行业应用的特殊性16种类多：增透减反膜，高反射膜，亲水膜，疏水膜，超硬膜，截止膜，分光膜，带通滤波，窄带滤光片涵盖了几乎所有的光学镀膜品种！光谱范围宽：可见光增透（420-680nm，420-1000nm），近红外，中红外，远红外角
