1-中国汽研GB15084及ECER46测试的不通过项及整改建议

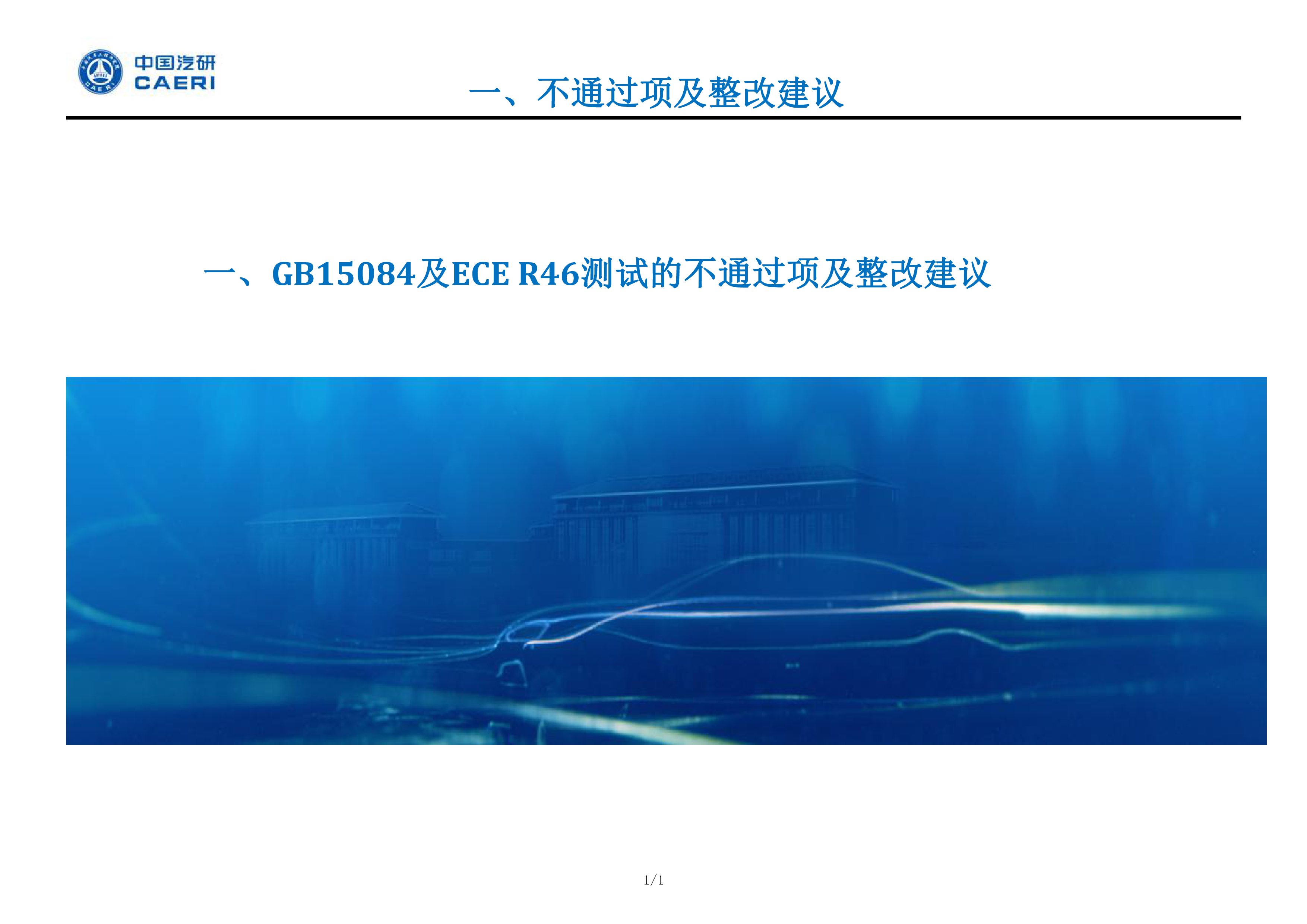

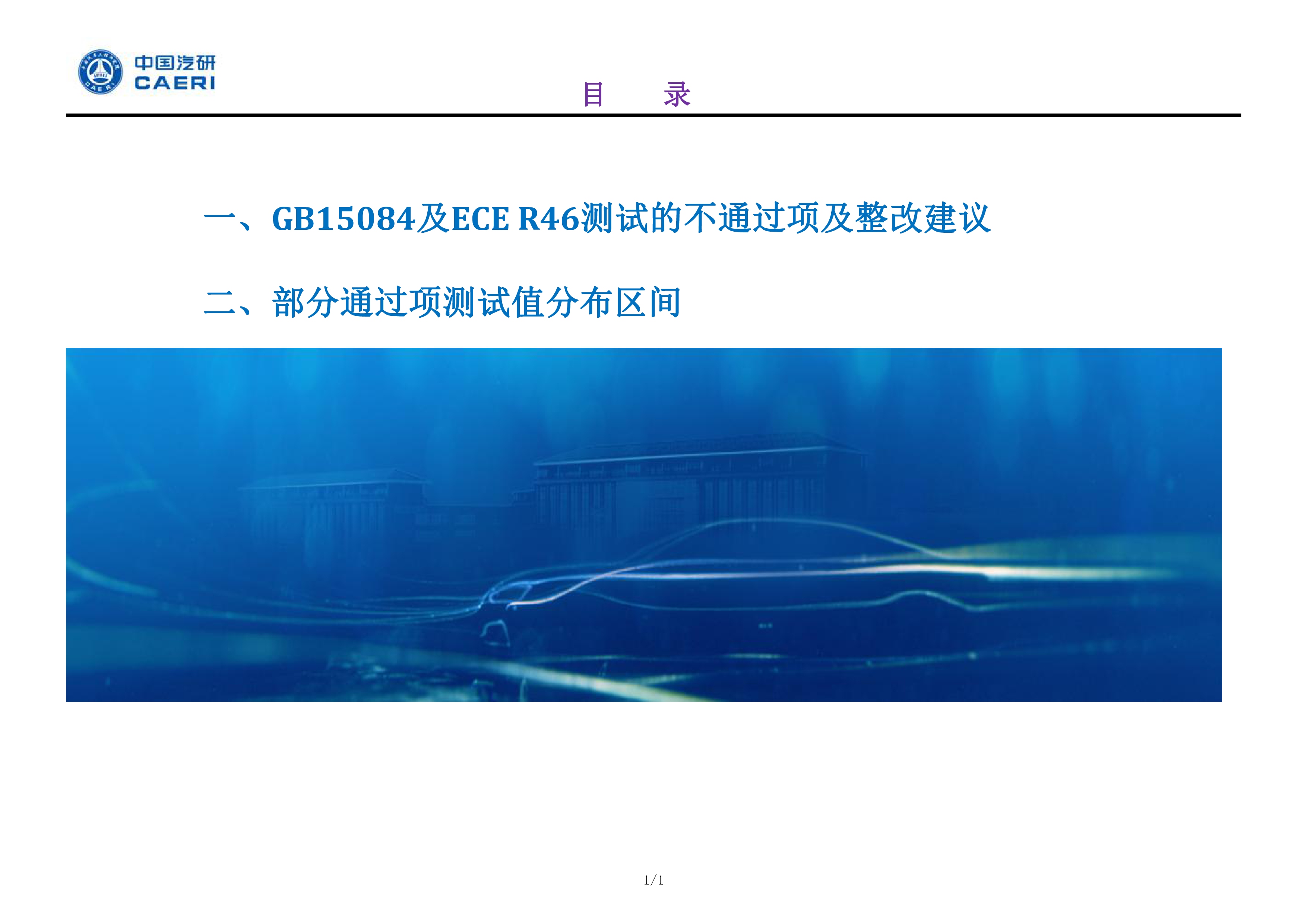

目录1/1一、GB15084及ECER46测试的不通过项及整改建议二、部分通过项测试值分布区间一、不通过项及整改建议1/1一、GB15084及ECER46测试的不通过项及整改建议一、不通过项及整改建议1/5传统视镜的检验项目O：易通过★：偶尔不通过★★：不易通过序号测试项目名称测试结果现状（不完全统计）1通用要求O2反射面★3曲率半径★4尺寸O5撞击试验★6安装在固定件上保护壳体的弯曲试验O一、不通过项及整改建议2/52.反射面2.1.不通过现象描述：1类流媒体后视镜，因EC镜的工艺不达标，反射面反射率偏小（30%左右）。导致在白天模式下，观看后方视野较暗，有安全隐患。2.2.整改建议：采购EC镜时，注意选型。必要时让下级供应商提供第三方检测报告。一、不通过项及整改建议3/53.曲率半径3.1.不通过现象描述：曲率半径偏小或者正好在临界值（1200mm）。曲率半径偏小，视野变宽，捕捉后方图像的距离变短。3.2.整改建议：采购反射面时，注意选型（1260±60mm；1300±100mm等）。或者更换合格镜片。一、不通过项及整改建议4/55.撞击试验5.1.不通过现象描述：【螺旋连接】的1类视镜撞击试验时，因连接件设计较短，导致撞击偏转角度不能大于20度。2类或4类后视镜，安装高度大于1.8m时，无标识。一、不通过项及整改建议5/55.2.整改建议：将【螺旋连接】的结构改成【粘在风窗玻璃上】；或增长连接件且适用双球头型式。1.8m标识需要开模或激光蚀刻。一、不通过项及整改建议1/11摄像监视系统(CMS)的检验项目O：易通过★：偶尔不通过★★：不易通过序号测试项目名称测试结果现状（不完全统计）1通用要求O2撞击试验★（同视镜）3亮度调节O4方向均匀性★★5横向均匀性O6亮度对比对复现★★7灰度等级复现O8色彩还原★一、不通过项及整改建议2/11序号测试项目名称测试结果现状（不完全统计）9弥散★10光晕和镜头眩光O11点光源★★12锐度O13景深O14几何畸变O15闪烁O16帧率O17成像时间O18系统延迟O19监视器高亮度引起的眩光O20过曝试验O21放大倍数★一、不通过项及整改建议3/11序号测试项目名称测试结果现状（不完全统计）22分辨率O23放大倍数宽高比O一、不通过项及整改建议4/114.方向均匀性4.1.不通过现象描述：因屏幕本身性能及设计观察角的影响，导致扩
