普聚智能系统-显示与镭雕技术在汽车饰件中的应用

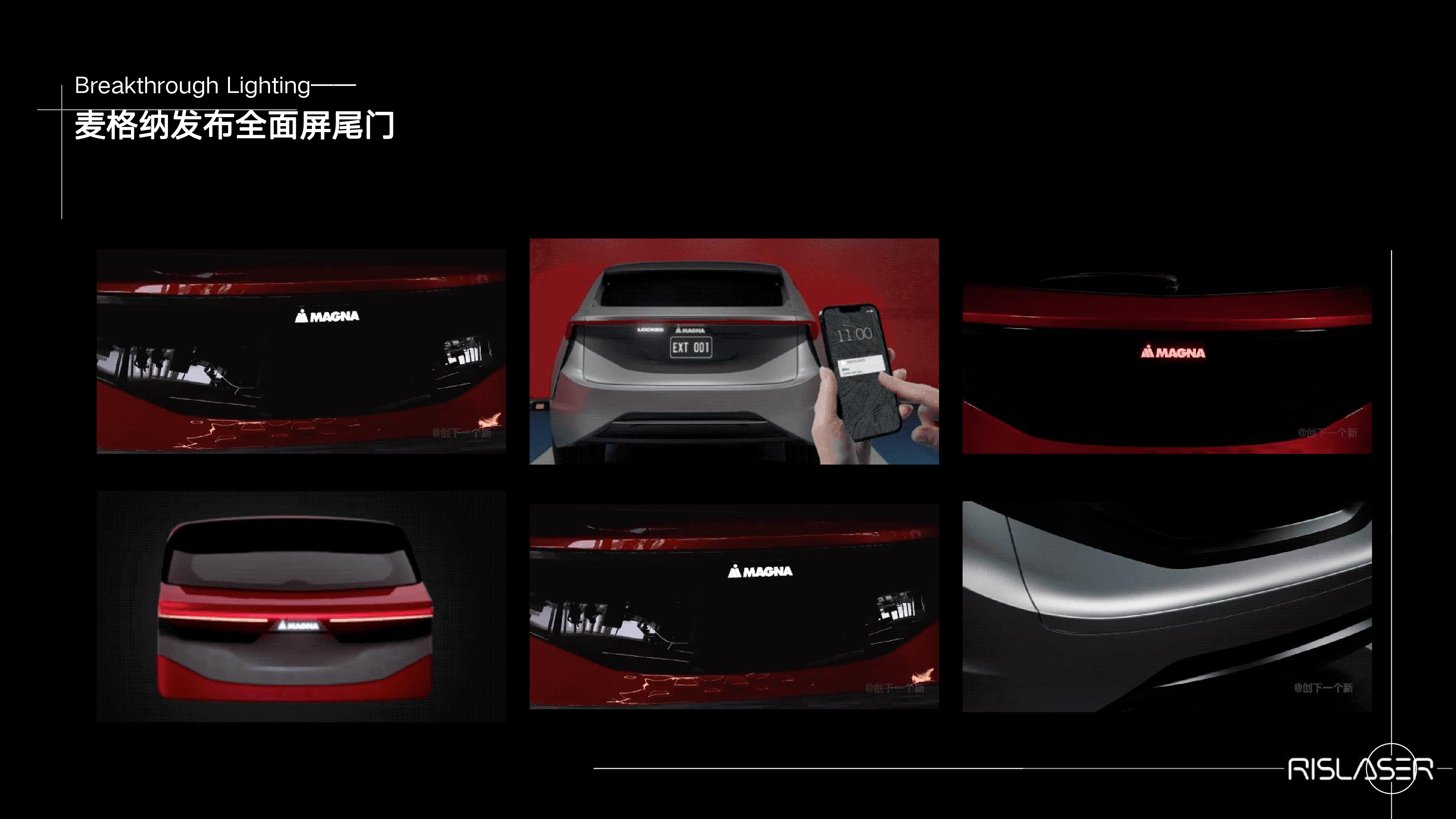

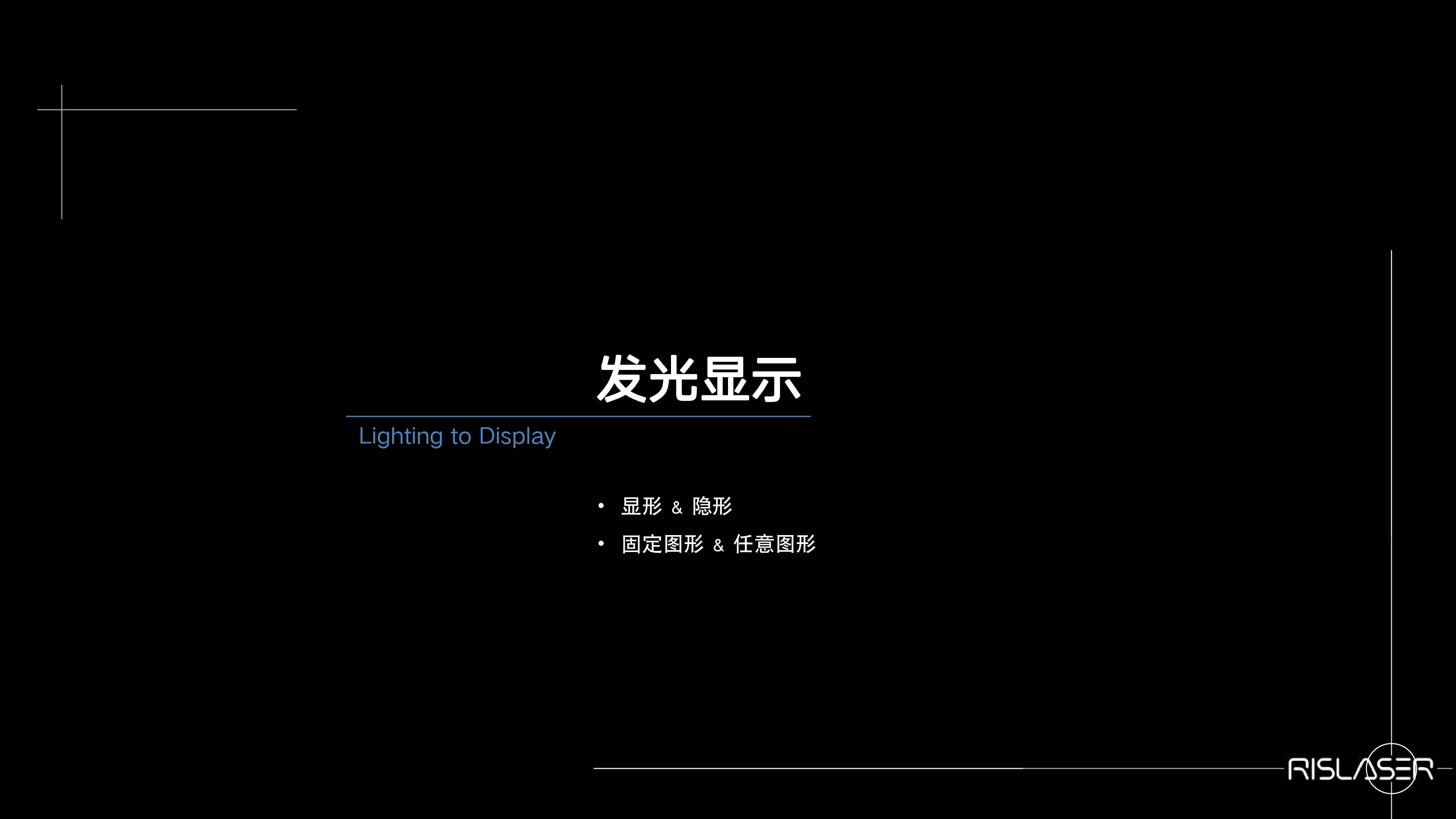

普聚智能系统 (苏州) 有限公司R Intelligent Systemswww.rislaser.com显示与镭雕技术在汽车饰件中的应用Display and Laser Etching Applied in Automotive Interior & Exterior—— 普聚智能系统 王诗成发光显示Lighting to Display •显形 & 隐形•固定图形 & 任意图形Breakthrough Lighting——麦格纳发布全面屏尾门互动交流——灯语分类——显形 & 隐形显形隐形分类——固定图案 & 任意图案固定图案•镭雕制作图形•发光组件产生动态/流水显示分类——固定图案 & 任意图案任意图形•镭雕制作透光孔阵列•发光组件产生图形分类——分类矩阵如何隐形How to make stealth•B 面处理•A 面处理•微孔阵列暗腔在 B 面做文章如何隐形——透明素材遮光漆发光组件镭雕图案在 A 面做文章如何隐形——透明素材遮光漆发光组件镭雕图案保护层•用 PVD 或珠光清漆做保护层•保护层半透明，近车身色A 面镭雕有问题如何隐形——镭雕油漆产生段差 （漆膜厚度/20μm以上），喷涂保护层后仍有凸凹手感•遮光漆尽量薄•高品质扫描振镜微孔阵列如何隐形——孔径间距期望效果•无背光时看不见•有背光时很亮（透光率高）微孔阵列如何隐形——镭雕前自然光下效果背光效果喷涂保护层后仍有凸凹手感！喷涂保护层前 孔径 —— 隐形，透光率，手感孔间距 —— 隐形，透光率微孔阵列如何隐形——能做多小的孔？能做多大幅面？微孔阵列 - 解读麦格纳尾门如何隐形——疑问•1.5μm 孔径如何制作？•1.5μm 油漆如何喷涂？能否遮光？•用 1.5μm 的 PVD 遮光？•OLED 柔性屏表贴上去的？微孔阵列 - 孔间距 & 孔径如何隐形——5 米1.45 mm视力 1.0 的裸眼最小分辨视角 1 角分OLED 屏的像素尺寸 手机：down to 40μm 电视机：up to 300μmMicro OLED：4~20μm如何选择镭雕机型Do right thing with the right tool•成本•效率•通用性端泵 (1064nm/25ns)Very Good•油漆充分吸收被彻底剥离•基材不吸收得到充分保护紫外纳秒 (35
