赋能未来-基于ST宽禁带器件的高压无线供电方案介绍

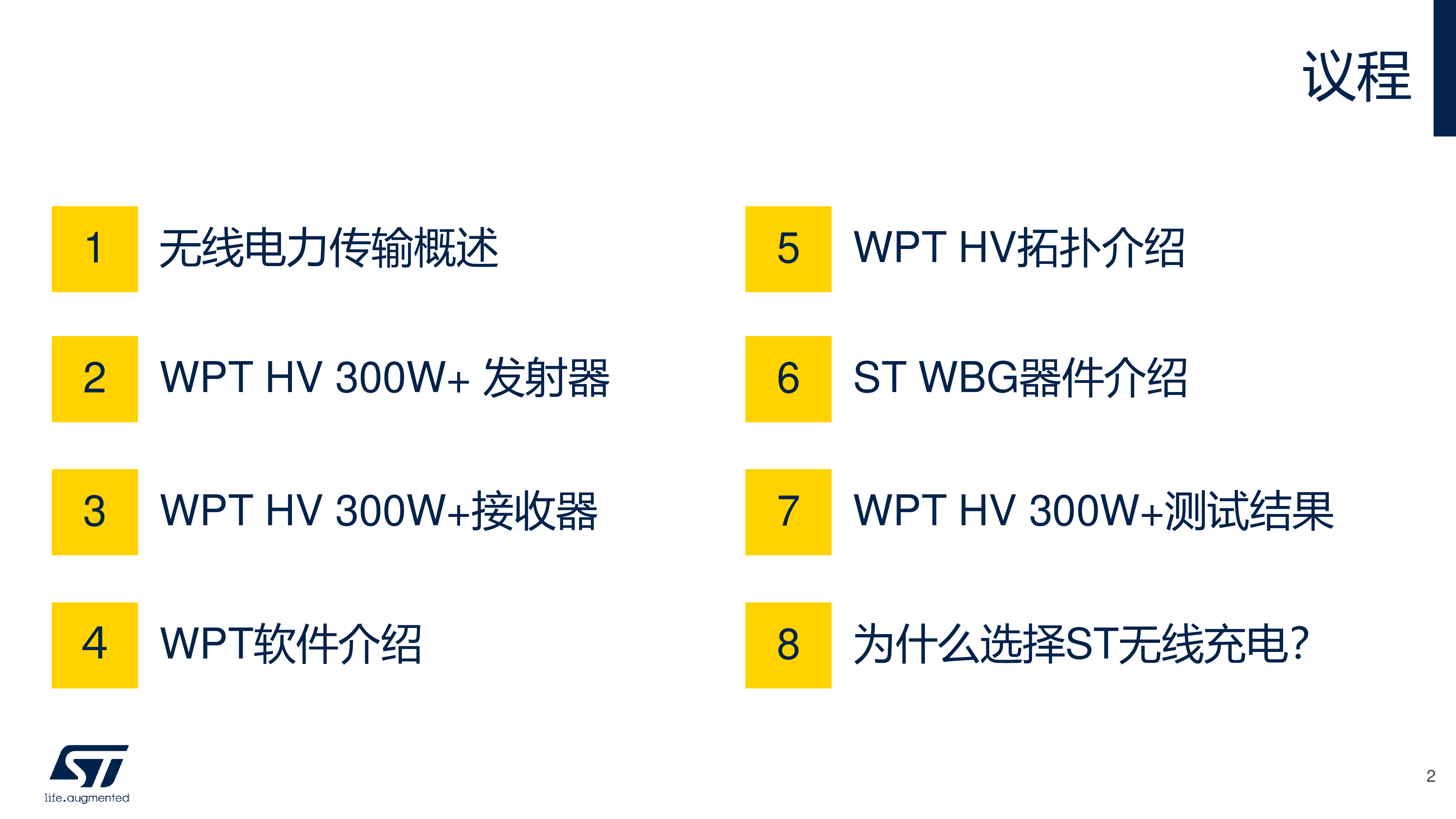

赋能未来：采用WBG技术的高压无线电力传输（WPT）解决方案Vincent GongWeichen Tan 议程1无线电力传输概述2WPT HV 300W+ 发射器3WPT HV 300W+接收器４WPT软件介绍5WPT HV拓扑介绍6ST WBG器件介绍7WPT HV 300W+测试结果8为什么选择ST无线充电？2无线电力传输的应用情况无线电力传输向新应用渗透，具备更高的功率，和更大的空间自由度。Si SoCSi离散GaNIGBTSiC3ST无线电力传输评估套件45 W15 W100 W300 W2200 WPE.SMW0018.21 (5W TX & 15W Rx)PE.SMW0038.23 (200 W+ LV Tx)PE.SMW0034.22 (300 W LV Rx)PE.SMW0015.21 (100 W Tx)PE.SMW0022.21 (100 W Rx)PE.SMW0045.23 (300 W+ HV Rx)PE.SMW0041.23 (300 W+ HV Tx)STEVAL-KiTXCBN(Ki Tx up to 2.2KW)STEVAL – KIRXB1 CBSTEVAL-KIRXK1 CBLCC-S拓扑的300W+高压WPTS-S拓扑的300W低压WPT工业应用中的多种WPT拓扑5•TX输入：<= 38V DC•RX输出：36V / 8.33A•频率：110KHz - 150KHz•最长Z距离：5cm•TX输入：<= 400V DC•RX输出：100V / 3+A•频率：110KHz - 150KHz•最长Z距离：15cm应用关键特性•LCC-S拓扑，具有恒压输出特性，且空间自由度高。•300W+高电压（输入最高400V）发射器。•DC-DC和全桥DC-AC，具有大范围输出电压调节能力。•模块化MasterGaN1和STM32 MCU子板。•STM32G474高性能MCU，丰富的模拟外设，降低BOM成本。高压无线电力传输发射器6MasterGaN子板同步降压LCC 补偿网络控制板BLE板辅助电源全桥DC-ACAC-DC(PFC)BUCKDC-DC带外通信（可选）≤400 V DC控制器感应和保护器件栅极驱动器功能组件MCUSTM32G474GaNMasterGaN1运算放大器LMV321ILTBLE ICBlueNRG-355辅助电源ICVI
