汽车动力电池PACK工艺与制造

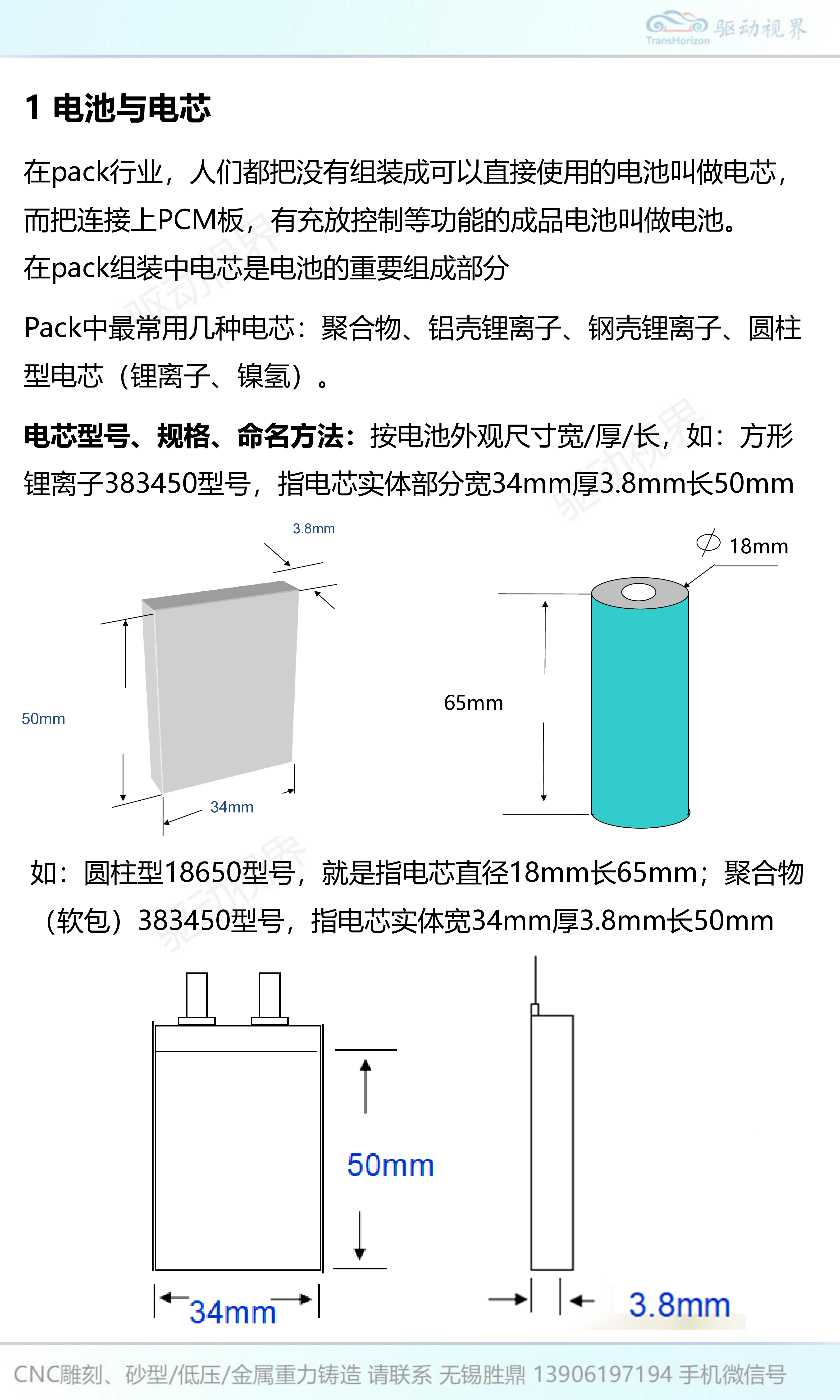

NO. 0581 电池与电芯在pack行业，人们都把没有组装成可以直接使用的电池叫做电芯，而把连接上PCM板，有充放控制等功能的成品电池叫做电池。在pack组装中电芯是电池的重要组成部分Pack中最常用几种电芯：聚合物、铝壳锂离子、钢壳锂离子、圆柱型电芯（锂离子、镍氢）。电芯型号、规格、命名方法：按电池外观尺寸宽/厚/长，如：方形锂离子383450型号，指电芯实体部分宽34mm厚3.8mm长50mm50mm34mm3.8mm65mm18mm如：圆柱型18650型号，就是指电芯直径18mm长65mm；聚合物（软包）383450型号，指电芯实体宽34mm厚3.8mm长50mm电芯型号、规格常用单位：①标称容量：mAh（毫安时）；②开路电压：Ｖ（伏）；③交流阻值：mΩ（毫欧）；④电流：A（安培）。电芯结构：方形铝壳锂离子电芯同端：异端：圆柱型锂离子电芯65mm18mm负极输出正极输出突出部分软包/聚合物锂离子电芯电芯在PACK加工中的检测项目：①电压：开路电压；②内阻：交流内阻；③容量：电芯容量（标称容量）；④尺寸：电池实体部分宽、厚、长。其他：①外观；②输出端有无氧化；③输出端位置、尺寸。测电芯尺寸：常用工具：卡尺、通规；卡尺检测尺寸（注意检测时正负极不可短路，卡尺头部要用绝缘材料包裹）。测电芯电压、内阻：常用工具：万用表、内阻测试仪。万用表直流电压档检测开路电压与负载电压，加10Ω负载后可测得负载电压，相当于电池工作电压。用内阻测试仪可快速测得电芯电压、内阻。2 电池的组成电池组成最重要两大部分：电芯与保护线路板（通常叫法为pcM板）。锂电池(可充型)之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。保护板通常包括控制IC、MOS开关及辅助器件NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。保护线路板的构成①IC：控制；②MOS：开关；③NTC：为负温度系数电阻（温度越大，电阻越小），对手机起保护作用；④ID：起解码作用 (识别电阻）；⑤电阻：起限流、采样作用；⑥电容：起瞬间稳压作用，滤波作用；⑦Fuse/Ptc：熔断保险
