QDSJ014 圆柱锂离子电池和方型铝壳锂离子电池

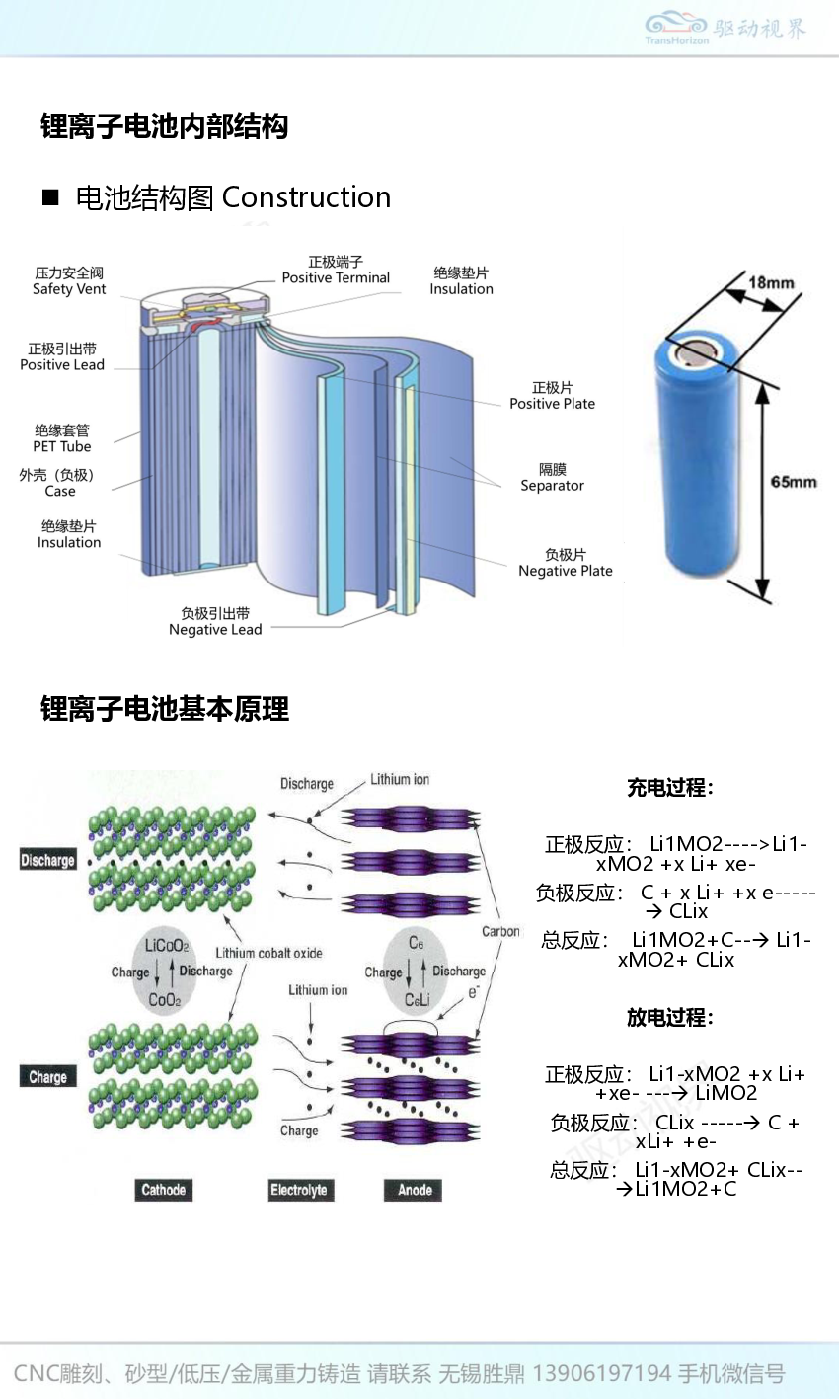

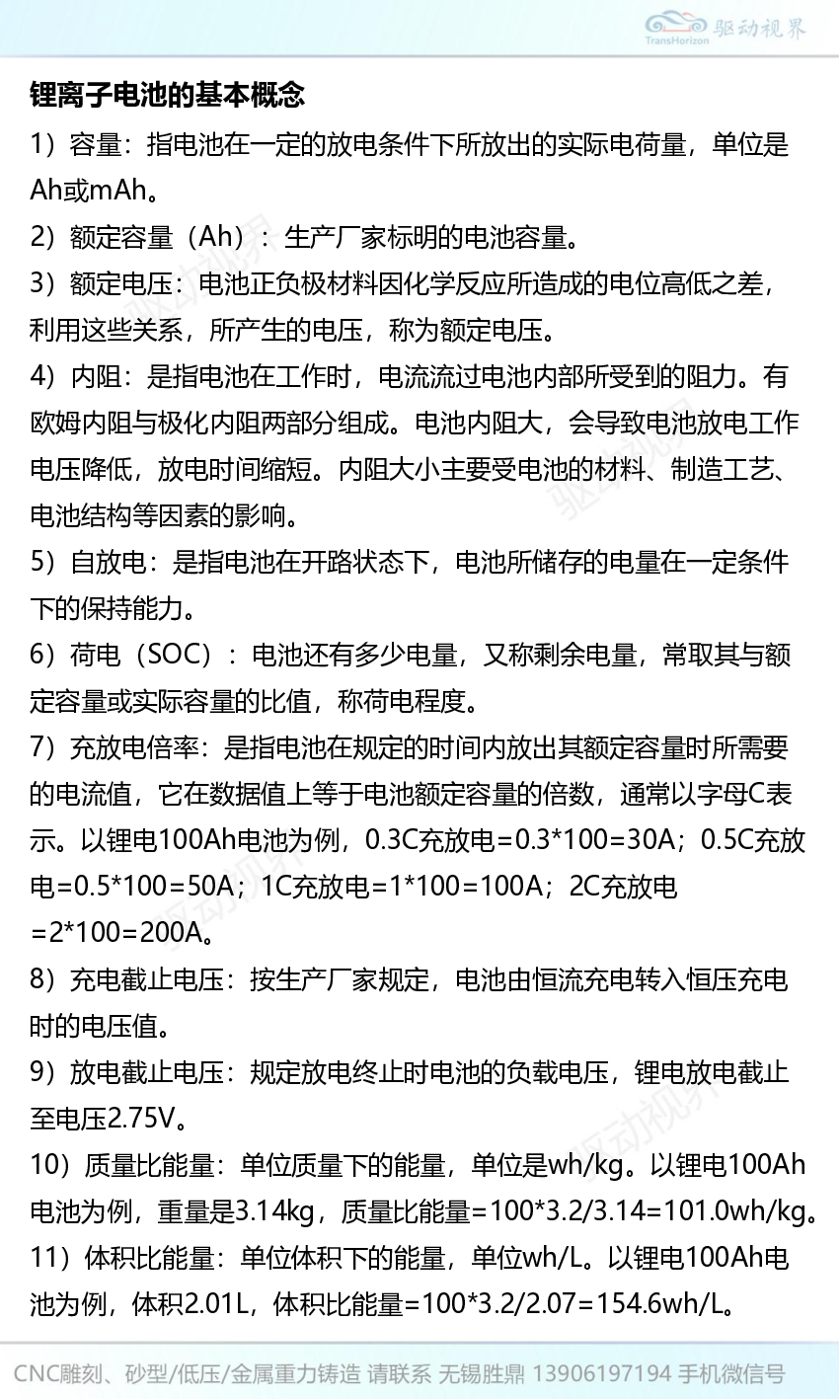

NO.014锂离子电池内部结构◼电池结构图 Construction锂离子电池基本原理充电过程：正极反应： Li1MO2---->Li1-xMO2 +x Li+ xe-负极反应： C + x Li+ +x e-----→CLix总反应： Li1MO2+C--→Li1-xMO2+ CLix放电过程：正极反应： Li1-xMO2 +x Li+ +xe----→LiMO2负极反应： CLix-----→C + xLi+ +e-总反应： Li1-xMO2+ CLix--→Li1MO2+C锂离子电池的基本概念1）容量：指电池在一定的放电条件下所放出的实际电荷量，单位是Ah或mAh。2）额定容量（Ah）：生产厂家标明的电池容量。3）额定电压：电池正负极材料因化学反应所造成的电位高低之差，利用这些关系，所产生的电压，称为额定电压。4）内阻：是指电池在工作时，电流流过电池内部所受到的阻力。有欧姆内阻与极化内阻两部分组成。电池内阻大，会导致电池放电工作电压降低，放电时间缩短。内阻大小主要受电池的材料、制造工艺、电池结构等因素的影响。5）自放电：是指电池在开路状态下，电池所储存的电量在一定条件下的保持能力。6）荷电（SOC）：电池还有多少电量，又称剩余电量，常取其与额定容量或实际容量的比值，称荷电程度。7）充放电倍率：是指电池在规定的时间内放出其额定容量时所需要的电流值，它在数据值上等于电池额定容量的倍数，通常以字母C表示。以锂电100Ah电池为例，0.3C充放电=0.3*100=30A；0.5C充放电=0.5*100=50A；1C充放电=1*100=100A；2C充放电=2*100=200A。8）充电截止电压：按生产厂家规定，电池由恒流充电转入恒压充电时的电压值。9）放电截止电压：规定放电终止时电池的负载电压，锂电放电截止至电压2.75V。10）质量比能量：单位质量下的能量，单位是wh/kg。以锂电100Ah电池为例，重量是3.14kg，质量比能量=100*3.2/3.14=101.0wh/kg。11）体积比能量：单位体积下的能量，单位wh/L。以锂电100Ah电池为例，体积2.01L，体积比能量=100*3.2/2.07=154.6wh/L。锂离子电池制造工艺流程锂离子电池的不安全行为锂离子电池不安全行为的引发因素相对来说，工艺及材料因素引起的短路容易避免，但应用过程中造成的短路
